中国邮政储蓄银行数据中心 孔祥超 韦晓东 聂銮伢 阚晓立

  近年来，随着互联网业务的蓬勃发展，银行业务量呈指数级增长，使得传统数据中心的运营压力与日俱增，如业务部署效率低、资源利用率低、运维管理复杂等问题愈发凸显。在此背景下，金融数据中心逐步向云化架构演进，并对其网络运维能力提出了新的挑战。

  伴随云网一体化架构的不断升级，数据中心网络运行环境更为复杂、运维监控工具不断增加，网络运维成本也随之迅速攀升;同时，应用间的访问关系和网络路径愈发难以梳理，依赖人工经验很难实现快速定位。对此，邮储银行创新实践了新一代SDN网络智能分析平台，以进一步提升网络运维能力，更好助力银行业务加速发展。

一、网络智能运维建设思路

  为实现智能化运维的发展目标，邮储银行开展基于新一代SDN网络智能分析平台(如图1所示)的建设研究，增强了可视化、自主化和智能化三方面能力。

  1.打造可视化数据底座

  数据底座是运维平台建设的关键基础。当前，邮储银行数据中心新老架构并行，涉及的运维工具众多，且不同系统间存在数据孤立现象，急需建立统一的可视化数据底座。具体而言，平台不仅能够观察设备、接口、链路等物理对象，同时还支持对真实的报文转发路径、业务交互关系和业务流质量等逻辑对象进行监测，且能够实时进行数据采集，如毫秒级识别网络中的微突发流量拥塞现象等。

  2.实现自动化故障排查

  在故障定位方面，平台能够及时、主动地发现网络中存在的故障，并通过对海量数据进行建模分析，自动识别出网络中的异常事件，做到故障主动感知;在应急排障方面，支持自动化融合分析业务流、逐跳路径和故障数据，并可根据不同的故障模式，编排出用户可执行的排障任务链，探索故障自闭环，从而有效缩短故障定位和恢复时长，降低故障定位对人工经验的依赖，提升运维自动化程度。

  3.支持智能化建模分析

  随着数据中心业务的不断演化升级，网络变更事件也变得愈发频繁，进而对运维可靠性提出了更高要求。对此，平台借鉴业界先进的智能化运维经验，通过引入大数据分析技术，可基于知识图谱进行全网建模，进而主动识别可靠性降级等潜在风险，并针对网络进行预测性维护;此外，通过系统性地排查网络健康风险，还可助力构建从“救火”向“防火”转变的主动预防体系。

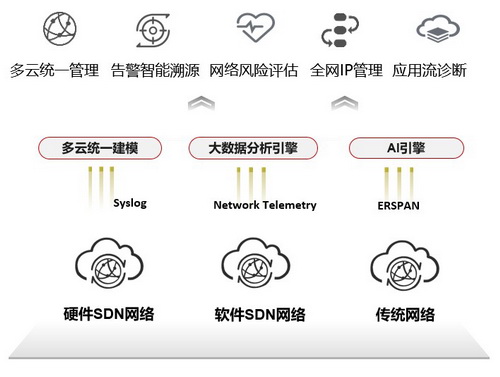

图1 新一代SDN网络智能分析平台架构

二、网络智能运维实践成效

  截至目前，SDN网络智能分析平台已在邮储银行云网数据中心部署试点，采用可靠性集群及服务化架构，可统一管理多个业务区域，且经过数个版本的更新完善，该平台在日常监控和应急处理等多个运维场景中均取得了良好成效。

  1.主动监控网络故障，实现告警聚合溯源

  在日常监控场景中，传统方式是基于设备上报故障告警或者故障日志，不仅告警数量庞大，逐条分析需耗费较长时间，同时也高度依赖运维人员经验。对此，SDN网络智能分析平台通过将知识图谱技术引入网络运维中，基于智能算法分析故障传播规则，实现了对海量故障事件的聚合溯源(如图2所示)。例如，在发生异常事件后，平台可分钟级感知异常事件，自动定位故障点，并同时呈现故障传播路径、识别影响范围。经实践验证，该模式不仅可大大降低人工分析告警日志的时间，且通过将平台与控制器系统对接，还可在发现故障时一键跳转到控制器，自动推荐修复方案，进而快速进行闭环解决。

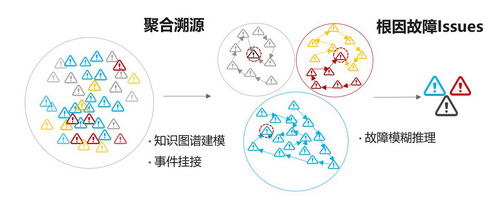

图2 故障告警聚合溯源逻辑

  2.智能评估网络状态，实现风险主动预防

  在网络检查场景中，传统监控方式使用的CPU/内存、端口流量等性能指标大多是基于人工设定的固定阈值，易造成误报或者掩盖异常情况，且网络可靠性、流量负载、容量等还需要人工分析比较，无法开展更深层次的网络风险预测。对此，SDN网络智能分析平台通过引入机器学习算法，可基于网络历史数据自动学习给出KPI指标的动态基线，并每天自动更新，从而实现对网络性能异常的智能化检测;同时，通过对当前采集的运维数据进行二次加工，以及结合告警、性能、配置、表项、业务流等多个维度数据进行相关性分析，还支持在知识图谱中进行网络风险建模，进而结合多种预测算法，全面评估网络风险。截至目前，平台已实现40多种关键风险分析，可从可靠性、一致性、容量、性能、稳定性等5个维度，系统性分析潜在风险隐患，并每日主动推送评估报告，高效支撑网络健康运维。网络健康评估逻辑如图3所示。

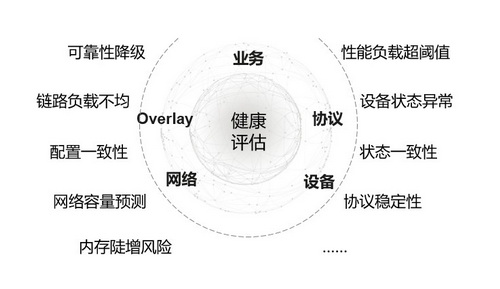

图3 网络健康评估逻辑示意

  3.关联诊断网络路况，实现异常快速定界

  在应急处理场景中，业界大多是通过NPM抓包来实现应用数据感知，但受限于成本因素，通常只能在核心/汇聚节点部署，无法针对全网进行有效监控，特别是在边界下沉的云网一体化场景中，跨界诊断已成为业界面临的共性难题。对此，平台通过分析全网IP快照，可快速识别出VM IP所接入的交换机及端口信息，进行VM上线/下线/迁移的全生命周期管理;同时，通过对TCP建链、拆链报文(SYN、SYN ACK、FIN ACK、RST)的数据进行采集，可主动分析业务流TCP建链状态，还原报文在网络中的真实转发路径，感知故障断点、微突发、丢包等情况，做到网络路况可视，开展自动化诊断并给出分析结论，实现网络故障快速定位。此外，由于仅采集TCP建链拆链报文，不含数据报文，该模式还可大幅减少需要采集的数据量，如TCP控制面报文的数据量在整体数据流量的占比会小于1%。数据报文采集分析流程如图4所示。

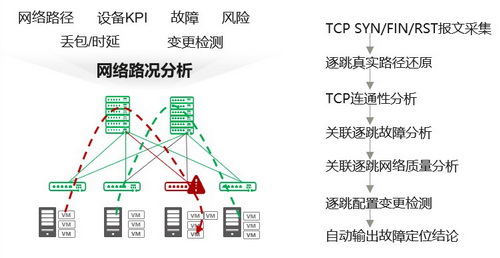

图4 数据报文采集分析流程

  综上所述，基于新一代SDN网络智能分析平台建设，邮储银行进一步完善了数据中心网络运维体系，解决了人工协作及“数据孤岛”等难点问题。后续，邮储银行将不断加强在运维分析领域的创新探索，如结合全流镜像方案进行重要业务保障，以及实现应用网络一体化运维等，持续为业务稳定运行提供主动保障。
